氣壓增壓缸上怎么加紅外線傳感器?

氣壓增壓缸為什么要加紅外線傳感器?

紅外線傳感器又叫光幕傳感器，也叫安全光柵，和氣壓增壓缸加裝在氣壓增壓機上，用于防止操作員手誤入機器中，以避免發生安全事故。

氣壓增壓缸上怎么加紅外線傳感器的呢?

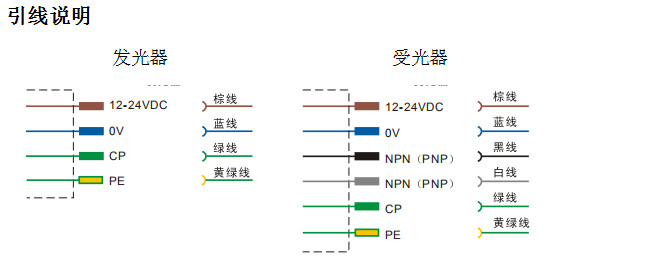

紅外線傳感器的組成單元：
發射器：由若干發射器件組成，發射紅外光線；
接收器：由若干接收器件組成，接受紅外光線，與發射器的發射器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；
信號電纜：用來傳輸控制器和發射器、接收器之間的信號；
控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制；
安裝支架：把發射器與接收器固定在機臺上。

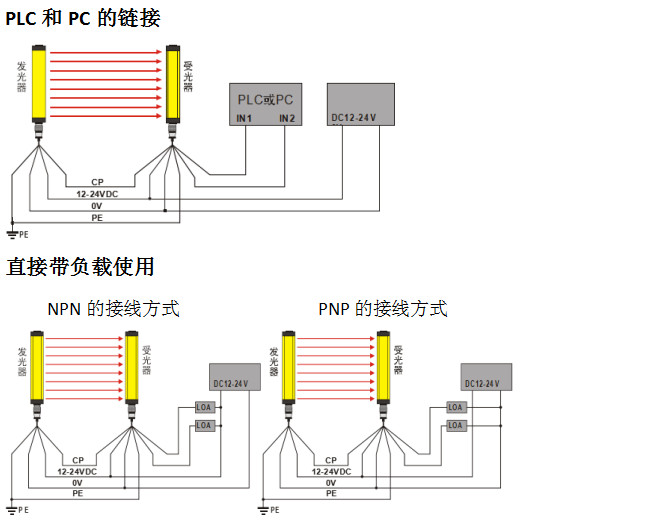

紅外線傳感器接線方式：

氣壓增壓缸加上紅外線傳感器后，紅外線傳感器的發射器發出的紅外線直射到接收器形成保護光幕，如有遮擋保護光幕的行為時，通接收器產生的遮光信號就會通過信號電纜傳輸?shù)娇刂破鳎藭r控制器會產生一控制信號控制報警裝置或氣壓增壓缸的電磁換向閥的換向回路，從而實現了氣壓增壓機停止或安全報警。
氣壓增壓缸上加紅外線傳感器，當然也離不開控制器和電磁換向閥等元件，具體連接方法可咨詢玖容氣壓增壓缸廠家技術工程師。
